Cadence Virtuoso版图设计

Cadence Virtuoso版图设计是一款专门为电路打造的版图设计工具，开发出您所需要的数模混合高频(RF)集成电路，典型的射频收发系统包括低噪声放大器(LNA)、混频器(Mixer)、滤波器、可变增益放大器，以及提供本振所需的频率综合器等单元模块，以及直接使用其提供的MonteCarlo 仿真工具来进行。Cadence Virtuoso版图设计内置很多设计的模板，还可以快速生成各种电路图形，里面的工具基本上都可以满足电路设计的需求。由于程序过大，winwin7小编将软件安装包存放在网盘中下载后即可得到地址！

cadence virtuoso软件介绍

cadence virtuoso IC6.1.6 ISR8集成电路版图设计，是一款功能非常实用的EDA设计软件。它可以快速的帮助用户这Virtuoso平台生面进行集成电路的技术，开发出您所需要的数模混合高频（RF）集成电路，标签该软件还可帮助您提高数模混合高频集成电路等各个方面的自主知识产权的总量，很好的对Candence技术进行了支持。

cadence virtuoso安装教程

1、下载文件解压找到"Setup.exe"双击运行，进入软件安装向导界面。

2、进入软件安装向导界面，点击Next。

3、点击我同意此条款中的使用协议，点击Next。

4、选择文件安装位置，建议安装在D盘，点击Next。

5、安装进行中，请耐心的等待，自动安装中。

6、安装完成，点击Finish，即可开始使用软件了。

cadence virtuoso快捷键

p：添加Pin

f：把窗口换成最佳显示窗口

u：撤回上一步操作

shift+u：显示去掉的上一步操作

shift+f：显示器件层（版图）

ctrl+f：显示器件名称

k：测量距离

c+F3：多行例等距离复制

shift+c：在版图中扣孔

c：单个复制

m：移动

t：查看层

a：对齐功能

e：设置栅格大小

r：画矩形

s：拉伸矩形的长宽

o：打孔

移动原点：Edit->Advanced->Move origin

Cadence Virtuoso版图设计特色

模拟设计环境

提供了功能全面的阵列电气和统计分析，验证和模拟/混合信号设计，包括接口，多种行业标准模拟器优化。

原理图编辑器

提供了前端到后端模拟，定制数字，射频和混合信号设计一个完整的设计和约束组成的环境。

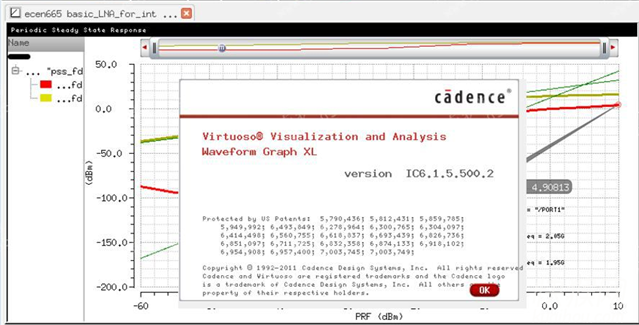

炫技可视化和分析

的Cadence的Virtuoso可视化和分析是波形显示和分析工具，有效，深入地分析模拟，RF和混合信号设计的性能。

版图套件电动意识的设计

采用了独特的设计验证电能力，Cadence的Virtuoso版图套件电动意识的设计（EAD）提高了设计团队的工作效率和定制IC电路的性能。

Cadence Virtuoso版图设计亮点

1、拥有系统级设计，功能验证，IC综合性及合理布局走线。
2、拥有仿真模拟、混合信号及微波射频IC设计，全定制集成电路芯片设计。
3、应用平台的协同设计方法，技术工程师能迅速提升I/O油压缓冲器中间和跨集成电路芯片、封装形式和PCB的软件互连。
4、该方法能够避免硬件返修并减少硬件费用和减少设计周期时间。
5、拥有IC物理学认证，pcb设计和硬件仿真建模等服务。
6、管束驱动Allegro步骤包含高端作用用以设计捕获、信号完整性和物理学完成。
7、因为其还获得CadenceEncounter与Virtuoso平台的大力支持。
8、应用平台的协同设计方法，技术工程师能迅速提升I/O油压缓冲器中间和跨集成电路芯片、封装形式和PCB的软件互连。
9、该方法能够避免硬件返修并减少硬件费用和减少设计周期时间。
10、Allegro协同设计方法促使高效率的设计链协作变成现实。
