西门子博途Siemens Simatic TIA Portal

Siemens Simatic TIA Portal v17又称博途V17软件，是西门子工业自动化集团发布的一款全新的全集成自动化软件，多用于PLC编程与仿真操作，支持支持多种语言在线编辑效果生成预览。新版本增强了性能，提高了容性，操作上也是优化的更加流畅，同时也完美支持windows10操作系统，并增强了对 SIMATIC S7-1200、S7-1500、S7-300/400 和 WinAC 控制器的支持，启动速度也有所提升！由于《西门子博途Siemens Simatic TIA Portal》安装包过大，winwin7将其存于网盘中！

Siemens Simatic TIA Portal特色

1 .文件大小

SIMATIC_STEP_7_Professional_V17 4.03G

SIMATIC_WinCC_Professional_V17 4.76G

2.启动明显比STEP7 V5.5，WINCC7.0慢了很多

3.画面比较好看，很直观。

4.多窗口视图，对于我这15寸的显示器，感觉不够用。

5.对于熟悉STEP7 和WINCC的朋友来说，很容易上手。

6.拖拽功能很方便，变量都可以从这个窗口拖到那个窗口，减少了手动输入时间。

Siemens Simatic TIA Portal安装要求

1 硬件要求

安装 博途 V17 的计算机必须至少满足以下需求:

处理器： CoreTM i5-3320M 3.3 GHz 或者相当

内存：至少8G

硬盘：300 GB SSD

图形分辨率：最小 1920 x 1080

显示器：15.6" 宽屏显示 (1920 x 1080)

2 软件要求

博途V17可以安装在以下操作系统中 (Windows 7 操作系统：32位或64位):

MS Windows 7 Home Premium SP1 (仅针对 STEP 7 Basic)

MS Windows 7 Professional SP1

MS Windows 7 Enterprise SP1

MS Windows 7 Ultimate SP1

Microsoft Windows 8.1 (仅针对STEP 7 Basic )

Microsoft Windows 8.1 Pro

Microsoft Windows 8.1 Enterprise

Microsoft Server 2012 R2 Standard

MS Windows 2008 Server R2 Standard Edition SP2 (仅针对 STEP 7 Professional)

3 管理员权限

安装 STEP 7 (TIA Portal) V17 需要管理员权限。

安装反复要求重启计算机解决方法

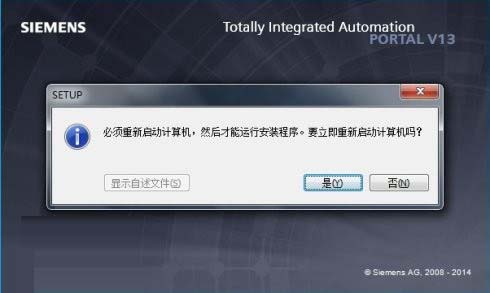

安装西门子博途V17时，有时会遇到要求重新启动计算机，但是重启后，还是被要求重新启动计算机，循环往复，如下图：

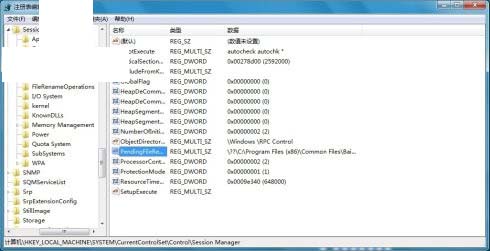

此时可以通过删除注册表键值的办法来解决，在开始菜单中的搜索程序和文件中输入regedit，回车，进入注册表编辑器，如下图：

删除HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager下面的键值PendingFileRenameOperations就可以继续安装了。

注意：

1. 删除后不要再重新启动计算机了，直接安装就可以了。

2. 安装过程中还要被要求重新启动计算机一次，重启后，再被提示重新启动计算机时，再次删除注册表中以上键值，不要重启，继续安装即可。

1.在TIA Portal项目中创建PLC站(S7-300/400、S7-1200、S7-1500) a) S7-300/400无特殊设置要求

b) S7-1200 固件版本小于V4.0无特殊设置要求

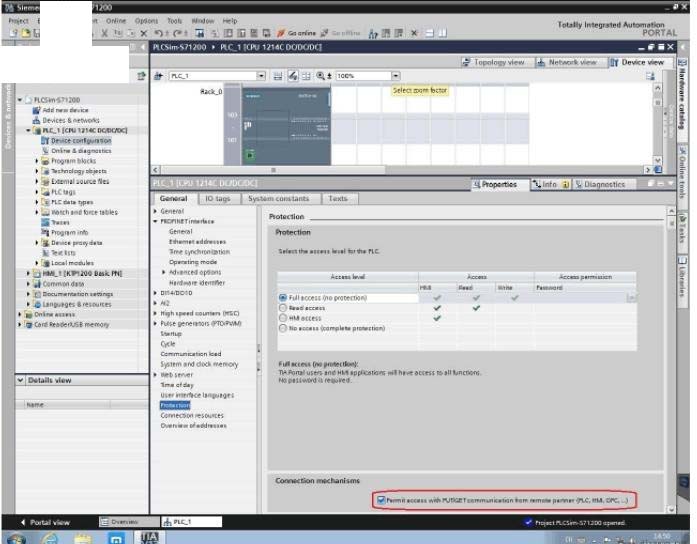

c) S7-1200 固件版本大于等于V4.0必须按照下图红线框所示设置

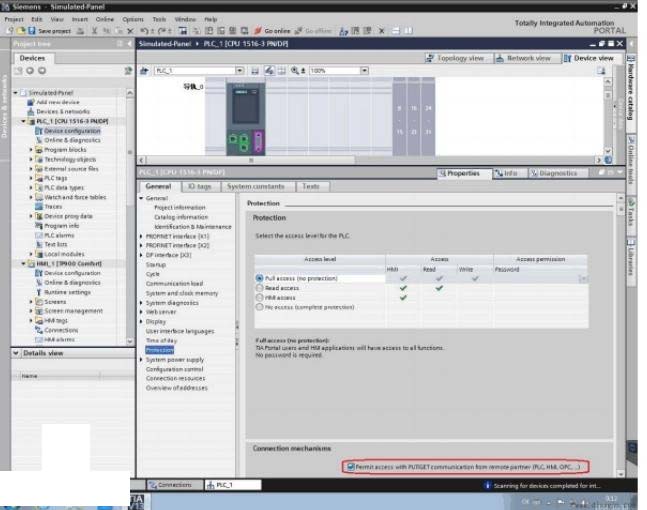

d) S7-1500必须按照下图红线框所示设置

2.在TIA Portal项目中创建HMI站(Basic Panel、Comfort Panel、WinCC Advanced Station)，然后建立PLC站与HMI站的通讯连接(HMI Connection)，如下图所示：

3.检查HMI站中通讯(Connections)的设置，连接名必须为S7ONLINE

a) HMI站与S7-300/400站的通讯设置

Siemens Simatic TIA Portal 17新功能

应用“多客户(Multiuser)”作用，完成多的人与此同时并行处理开发设计单一项目。其根据操作系统的同歩体制可开展项目的自动同步、随便融合，将大幅度降低融洽成本费。
TIA博途V17的Teamp网关ip，可协助客户完成将机械结构、电气控制系统和自动化技术的统计数据在Teamp中集中统一管理方法，确保项目版本号的一致性。
将TIA博途组装于私有云存储中，可显着减少工程项目服务平台的硬件配置资金投入，并协助用户完成手机软件、项目、程序库的规范化管理。根据TIA博途云射频连接器(CloudConnector)，可将私有云存储中的工程项目项目远程管理到工厂当场，不用配备程序编写机器设备就能开展当场项目的保护工作中。
TIA博途V17中集合的能源模块(SIMATICEnergySuite)，将自动生成可管项目程序流程，完成与能源智能管理系统(EnergyManagerPRO)的无缝连接，可随时随地操控能源成本费，简单、高效率地开展能源数据信息纪录，提升信息的透明度，参考ISO50001的规范规定完成环保节能。
TIA博途V17的高端烧录器(PLCSIMAdvance)，可协助用户完成“公司办公室调节”。根据三维仿真技术性，降低施工现场的校准时长，提高安全系数，减少调节成本费。
ODK1500S适用SIMATICS7-1500PLC应用程序设计语言C/C++开发设计程序流程。这种库函数可以同时从可执行程序中载入和实行。
根据Target1500SforSimulink及ODK1500S促使在Matlab/Simulink里模型的优化算法立即形成可在S7-1518ODKCPU运作的编码。
根据“SiVarc”，可自动生成HMI数据可视化项目，高效率、方便快捷，进而加快项目的工作进度
ProDiag给予了更为方便快捷的检测作用，可自动生成系统自检信息内容，便捷迅速、形象化地开展机器设备和工厂确诊，并可根据HMI协助查看相对应代码段
S7-1500OPCUA选择项容许一切第三方机器设备根据集成化在CPU上的OPCUA服务器连接S7-1500
SIMATICEnergySuiteS7-1500中已包括10个能源控件，客户还可根据加上能源控件选择项包提升能源控件的总数
WinCC标准版中的WinCC/WebUX，可协助客户运用挪动的HMI机器设备根据Internet或Intranet监管全部工厂生产线的运作状况
