盈建科(YJK)软件下载|盈建科建筑结构设计软件 V1.8.2.1官方免费版

盈建科(YJK)软件是一款面向国际市场的建筑结构设计软件，由北京盈建科软件有限责任公司开发，包含了盈建科建筑结构计算软件(YJK-A)、盈建科基础设计软件(YJK-F)、盈建科砌体结构设计软件(YJK-M）和盈建科结构施工图辅助设计软件(YJK-D等组件，采用空间杆单元模拟梁、柱及支撑等杆系构件，可以完成各种弹性板计算模型，适用于框架、框剪、剪力墙、筒体结构、混合结构和钢结构等结构形式，满足用户设计的各种需求！

盈建科软件特色

1、突出三维特点的模型与荷载输入方式，既可在单层模型上操作，又可在多层组装的模型上操作

2、强制刚性板假定与非刚性板假定两次计算自动连续进行，同时完成规范指标计算和内力配筋计算

3、多模块集成的自主图形平台，Ribbon风格的菜单界面美观清晰，其先进手段管理纷繁复杂的多级菜单，使本系统的多个模块得以在一个集成的、精炼的平台上实现

4、结构计算采用了通用有限元的技术架构，联合国内专业领先的团队，采用了偏心刚域、主从节点、协调与非协调单元、墙元优化、快速求解器等先进技术，使程序的解题规模、计算速度大幅度提高

5、对带边框柱或型钢、型钢混凝土柱剪力墙的配筋按照柱和剪力墙组合在一起的工形截面或T形截面配筋，可使边缘构件配筋量大大减少

6、对转换梁自动采用细分的壳元计算;对按照普通梁输入的连梁也自动采用细分的壳单元计算，从而和按照墙洞口方式输入的连梁设计结果相同

7、对剪力墙轴压比自动采用组合墙肢方式计算，给出全新的剪力墙边缘构件设计结果

8、对剪力墙连梁提供按照分缝连梁设计、配置斜向交叉钢筋等减少连梁内力或配筋的措施

9、对少墙框架结构的框架部分自动按照二道防线模型计算

10、对于多塔结构实现对合塔与分塔状况自动拆分、分别计算并结果选大

盈建科软件功能

1、提供空间建模方式

提供空间结构菜单，输入不能用楼层方式建模的复杂结构，可绘制空间轴线并在空间轴线上布置柱、梁、斜杆和荷载，提供工作基面的设置方便在任意空间面上画线，空间建模在全楼组装后进行，指定参照楼层用于空间模

型 定位。软件自动将空间模型与普通楼层连接协调共同工作。

提供参数化生成平面桁架、空间桁架、网架、网壳功能。自动生成空间结构上的蒙皮用于恒、活、风荷载导算。

2、突出三维操作

构件布置可以在平面视图状态进行，也可以在三维的轴测状态进行。在平面视图状态，程序采用线框方式显示轴线网格和已经布置的构件，线框显示方式不会 造成构件之间、构件和轴线网格之间的遮挡。但是一旦切换到三维显示状态，程序自动按照实体模型方式显示，因为在三维下只有实体方式才能清晰地表现布置的状 态

在三维显示状态下，程序按照用户设置的层高自动将平面轴线网格转换成三维空间网格，原来的平面网格仍在该层平面底部以红色显示，同时各个节点处生成 高度为层高的白色竖直线，在层顶位置生成与底部平面网格相同的网格，以白色显示。这样做是为了方便各种构件的布置，比如点取竖直线布置柱、点取层顶部的辅 助线布置梁等。

3、操作自然顺畅

某一类构件(或荷载)布置时，该类构件的截面列表常驻于屏幕左侧，用户点取某个尺寸的截面后，移动鼠标即可将其布置在相应的网格节点位置，选择和布置的操作是连续的。

4、荷载输入

荷载按照类型分别输入，包括恒载、活载、风荷载、人防荷载、吊车荷载。荷载逐层输入，层之间可以拷贝复制。用户可自定义荷载工况与组合。

恒载、活载分为楼板荷载、梁墙荷载、板间荷载、柱间荷载、次梁荷载、墙洞荷载、节点荷载共七种情况，按照各自的菜单输入，输入的荷载都显示在各自的位置

恒载、活载分别显示，也可将恒活荷载同时输入。

可输入墙的面外荷载，可输入楼面上的移动荷载。

荷载的输入和显示也可以在三维视图下进行。在三维视图下对于柱间荷载、层间梁荷载等的输入和显示更加方便和直观。

5、可在组装后的三维模型上布置或修改构件

用户可以在组装好的全楼或几个楼层的三维模型上布置或修改构件，单层模型和组装好的模型可以随时切换。这种方式可以实现对多个楼层的同时操作。对于上下层柱或者上下层墙需要对齐的操作，或者跨越多个楼层的越层支撑的输入，在这样的各层组装的模型上操作更加方便、直观。

用户可以对组装模型任意切选出局部模型进行各种布置、修改操作。

布置修改和查看菜单的操作不因楼层切换而中断。

6、强大的即时帮助功能

对每一个菜单程序提供三种帮助方式：1)停留1.5秒给出简单功能说明;2)停留3秒给出更加详细的说明并附带操作动画;3)按F1键弹出用户手册和技术条件中的相关文档。

7、提供多种通用的编辑修改手段

提供Undo、Redo功能;

随着鼠标的移动，鼠标划过的构件、荷载被加亮显示，标示该实体被选中，双击鼠标左键，都会弹出选中实体的属性框，用户可以对属性框中的所有内容编辑修改

8、其他

(1) 增加斜墙布置。

(2) 跃层斜柱可在各层自动打断形成节点。

(3) 可做现浇空心板布置、柱帽布置。

(4) 设置工程量统计菜单。

(5) 可直接导入转化AutoCAD平面图到平面布置，可导入AutoCAD空间网格轴线。

(6) 可设置用户自定义的快捷简化命令操作方式等。

使用教程

用户自定义组用于成批编辑修改

在屏幕右下角增加菜单“自定义组”，由用户选择模型上的任一部分作为一组，并以组作为编辑修改的对象。

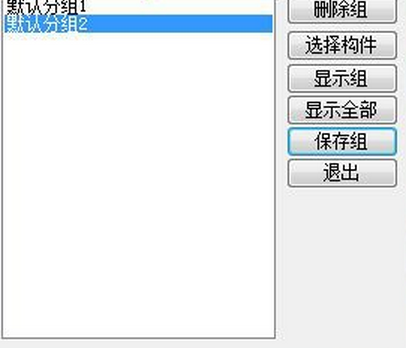

点该菜单后弹出组定义和组使用的对话框。对话框右侧是功能按钮，新建组用来建立新的分组，鼠标在框中选中某一组后实现对该组的系列操作，选择构件就是从全楼模型上选择需要分到改组的构件，保存组用来保存当前选择的构件到该组，显示组用来只显示当前组的内容。

分组后，需要按组进行编辑修改操作时，再次点取自定义组菜单，选中某一组后点显示组按钮，即可进行针对该组的操作。

在屏幕右下角的通用菜单区增加了3个关于衬图的按钮，分别是插入衬图、隐藏衬图、撤销衬图。

衬图就是把DWG文件或dwy文件插入到当前视图中，作为建模等操作的参考。对于插入的图形，可以设定某些部分为建模操作中捕捉的对象，而某些部分不能捕捉定位、仅作为参照的对象。对插入的图形可以进行隐藏不显示、或者撤销衬图的操作。

快捷键

a,line 创建直线段

arc,yjk_arccse 指定圆心、起点、终点的方式创建圆弧

arcsca,yjk_arcsca 指定起点、圆心、角度的方式创建圆弧

arcsce,yjk_arcsce 指定起点、圆心、终点的方式创建圆弧

b,yjk_arrange_Beam 在网格线上布置梁构件

braceput,yjk_arrange_Brace 布置斜杆支撑构件

c,yjk_arrange_Column 在轴网节点上布置柱构件

cf,yjk_layercopyelement 将某层内容复制到其它层

cr,yjk_Circle 以圆心、半径方式绘制园

cv,yjk_Edit_Copy_module 复制

cx,yjk_layerinfosetup 用表格统一设置修改各标准层信息

db,yjk_modify_load_slab_dead 对个别房间的输入与层统一楼面恒荷载不同的其它值

dh,yjk_bzcload 设置本层大多数房间的楼板恒活面荷载

dil,yjk_measure_p2l 测量点线之间的距离

dx,yjk_arrange_load_beam_dead 在梁上或墙上布置恒载

sa,UISave 将当前结构模型文件进行保存

sb,yjk_formslab 对本层所有主梁和墙围成的封闭区域(房间)自动生成楼板

ss,yjk_arrange_pick 点取一个已经布置好的构件把它布置到其它位置

t,YJKDisplay_dspShowTextWnd 打开文本计算结果选择菜单

tr,yjk_Edit_Trim 裁剪

m,yjk_Edit_Move_module 移动

w,yjk_arrange_wall 在网格线上布置墙构件

wndrdel,yjk_delete_window, wndrput,yjk_arrange_Window 在已有的墙体上开洞口

xb,yjk_modify_Slab_cc 定义有错层的楼板

z,yjkSpre_ParaDlg 设置计算参数

zz,layerbuild 将各个标准层逐层录入建立楼层表
