OpenSCAD三维建模

OpenSCAD是一个特别的三维建模软件，相比其他的三维建模软件，OpenSCAD更加专注于CAD的建模，模型线条更加的笔直，规则，对称和简约。这是一款完全免费的开源软件，用户能够以编程的方式去操作建模过程，软件只提供一个转化和显示平台，让你能够看到自己的模型，并不能对模型直接进行操作。如果你是编程开发人员，那么这款软件会很适合你。

软件界面介绍

OpenSCAD接口：文本编辑器

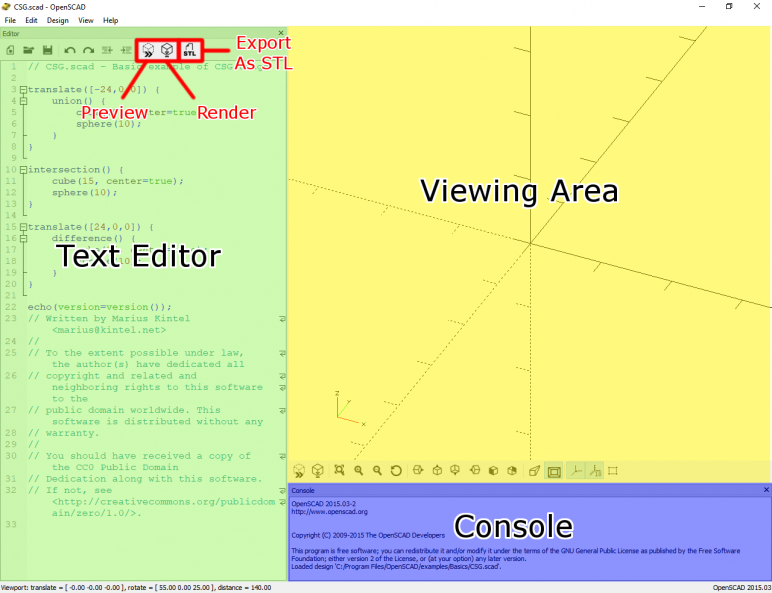

让我们首先查看OpenSCAD窗口的基本部分。OpenSCAD的界面非常简单，仅包含文本编辑器，查看区域和控制台。使用编辑器输入代码，结果模型显示在查看区域中。编辑器中的大多数按钮都是不言自明的(New，Open，Save等)。有趣的是预览，渲染和导出为STL按钮。

点击预览将在查看区域中生成快速模型。这个快速模型显示了模型外观的一般概念，但它不是最终计算的3D模型。按Render告诉OpenSCAD计算最终的3D模型，它会显示精确的读数，但生成时需要比预览更长的时间。渲染模型后，Export as STL将打开一个窗口，将模型另存为STL。

OpenSCAD接口：可视区域

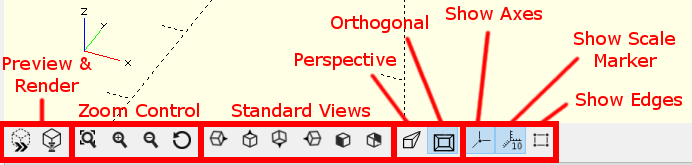

“查看区域”显示3D模型。“预览”和“渲染”按钮与编辑器中的相同。两个中间的按钮组控制着查看器中的“摄像机”：左侧的按钮可以缩放或重置视图，而右侧的按钮可以将摄像机捕捉到标准视图。

最后一组按钮包括Perspective / Orthogonal按钮，Show Axes和Show Scale Marker按钮以及Show Edges按钮。在Orthogonal和Perspective之间切换会更改模型是以等距还是透视显示。(正交视图通常更适合制作机械模型，而透视更适合装饰模型)。

OpenSCAD接口：控制台

控制台显示在查看区域下方，并显示有关计算模型的技术信息。它还显示保存或导出模型的记录，并显示echo()语句的读数。那些不关心引擎盖技术计算的人不必担心控制台。

对象，动作，操作符和变量

OpenSCAD构建的每个模型都是由对象组合构建的。物体是原始形状，如立方体，圆柱体和球体，并形成每个模型的主干。对象由Actions创建并由Operators修改，Variables和Comments进一步增强了代码。

动作用于创建对象或定义变量。例如，Cube()，Cylinder()和Sphere()是创建其对应的原始对象的动作。

操作员修改对象。有许多不同的运算符，它们用于更改对象的许多不同属性，例如其大小或位置。

变量包含数字，字符串(即文本)，向量和列表等值。存储在变量中的信息可以由Actions，Operators或其他变量使用。(变量将在本节的OpenSCAD教程中稍后讨论)

注释用于为阅读代码的任何人提供额外信息。它们通常用于提供有关代码的一般信息(如原作者和发布日期)，并解释特定行背后的逻辑和推理。注释不会影响对象，并且在OpenSCAD解释和呈现代码时会被忽略。

(还有矢量，列表，模块和函数，但我们将在不同的OpenSCAD教程中处理这些高级概念!)

可以在OpenSCAD用户手册中找到OpenSCAD可用的所有对象，操作和操作符，以及有关如何使用它们的信息。我们将坚持使用本教程中最简单的一个，但请记住，一旦你熟悉了基础知识，就可以使用一个巨大的工具箱。

软件优缺点

优点：

精度高：由于是基于代码创建模型，因此可以确保模型的精度和准确性。

自定义程度高：OpenSCAD支持非常高度的自定义程度，可以创建复杂的模型和形状。

可重复性强：在创建模型的过程中，用户可以编写可重用的代码，可以在以后创建相似的模型时使用。

缺点：

学习曲线较陡：对于那些没有编程经验的人来说，OpenSCAD可能会非常陌生和复杂，需要一定的学习曲线。

创造力受限：与其他3D建模软件相比，OpenSCAD的创造力可能受到一定的限制。虽然它可以创建复杂的形状，但对于艺术性和自由形态的模型，其他软件可能更适合。

调试难度大：由于是通过代码来创建模型，因此在出现错误时，调试可能会比其他软件更加困难。
