ALTIUM DESIGNER(PCB设计软件) 2020中文破解版

Altium Designer是非常著名的PCB设计软件软件，强大的功能足以让你开发任何PCB电路版，这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件使电路设计的质量和效率大大提高。




Altium Designer2020全新功能

Altium designer 显著地提高了用户体验和效率，利用极具现代感的用户界面，使设计流程流线化，同时实现了前所未有的性能优化。使用64位体系结构和多线程的结合实现了在PCB设计中更大的稳定性、更快的速度和更强的功能。

互联的多板装配

多板之间的连接关系管理和增强的3D引擎使您可以实时呈现设计模型和多板装配情况 – 显示更快速，更直观，更逼真。

时尚的用户界面体验

全新的，紧凑的用户界面提供了一个全新而直观的环境，并进行了优化，可以实现无与伦比的设计工作流可视化。

强大的PCB设计

利用64位CPU的架构优势和多线程任务优化使您能够比以前更快地设计和发布大型复杂的电路板。

快速、高质量的布线

视觉约束和用户指导的互动结合使您能够跨板层进行复杂的拓扑结构布线 – 以计算机的速度布线，以人的智慧保证质量。

实时的BOM管理

链接到BOM的最新供应商元件信息使您能够根据自己的时间表做出有根据的设计决策

简化的PCB文档处理流程

在一个单一的，紧密的设计环境中记录所有装配和制造视图，并通过链接的源数据进行一键更新。

Altium Designer 性能改进

AD软件资源占用太厉害，对于复杂的PCB，连吃鸡都能轻松驾驭的电脑多面AD都会卡顿的受不了，特别是AD17。

层次式 & 多通道设计

层次式设计环境允许将设计划分为各个可托管的逻辑模块(方块图)，并在顶层设计图纸中将这些方块图连接在一起(例如：电源模块、模拟前端处理模块、处理器、IO接口、传感器等)。

自动交叉探测

通过在原理图和PCB之间交叉探测设计对象，在多个项目文件间快速浏览。

PADSLogic 导出器

通过PADSLogic导出功能，可以节省将设计文档从Altium Designer输出到 PADS的时间。在Altium Designer 中设计最先进的板子布局，然后即可将原理图和板子布局转换到您PADSLogic的工作区。

Altium Designer安装教程

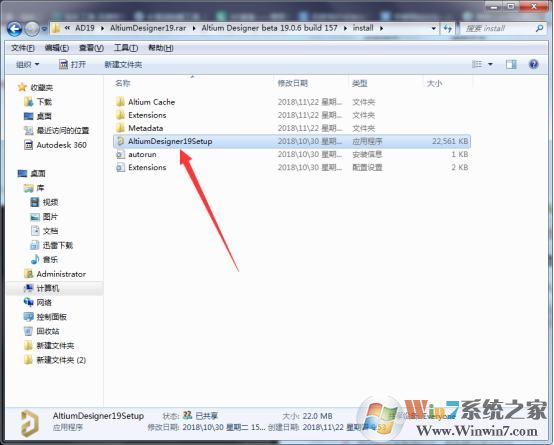

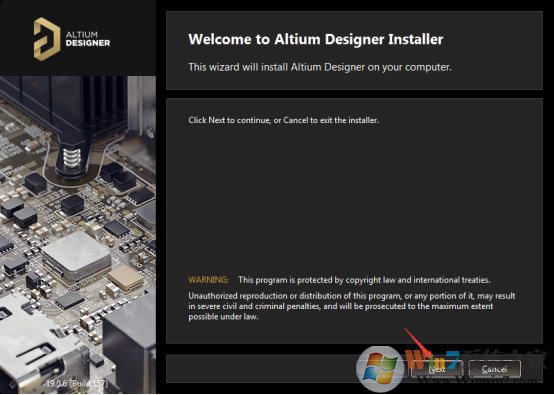

1、解压缩在本站下载的Altium Designer软件包，然后进入应用程序进行安装

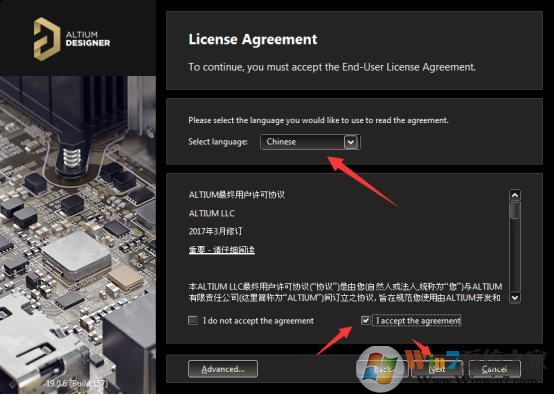

2、阅读软件的安装许可协议，阅读点击下一步

3、首先需要点击上面选择一下中文语言，在点击下面同意安装

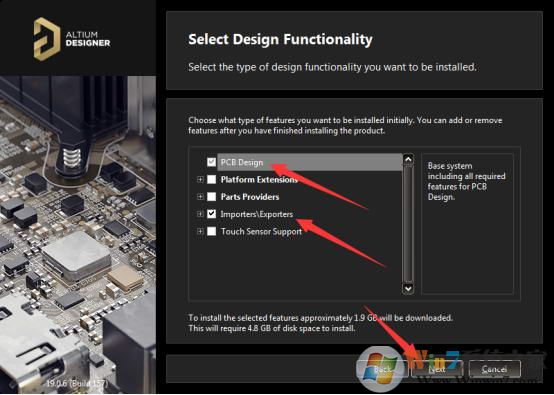

4、取消第2、3、5行的勾选，然后点击Next下一步。

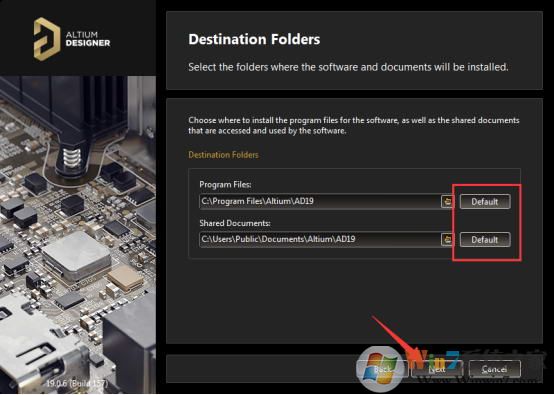

5、点击Default选择安装路径，然后点击Next。

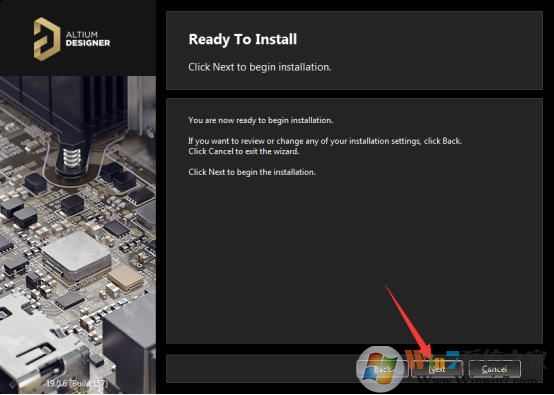

6、点击Next开始安装AD2019软件。

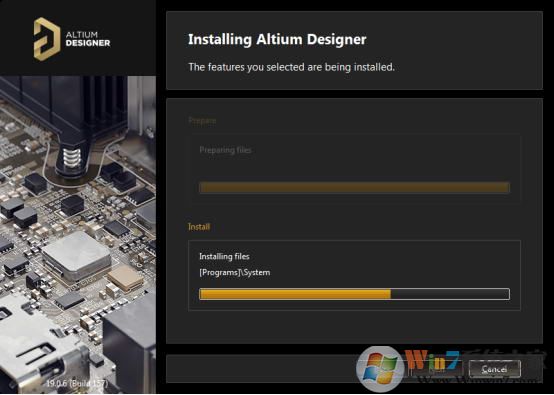

7、下面就是正在安装，耐心等待安装完成即可。

8、安装完成后，取消页面的勾线，点击Finish完成即可。

Altium Designer在原理图和PCB之间保持了双向联系，从而为整个设计过程提供统一的界面和数据模型，提高了产能。通过原理图编辑器，可以进行平行结构、层次化结构和混合拓扑设计、设计复用，同时还有许多产能加速工具，包括Smart Paste™、Device Sheets™、Snippets和全局编辑。设计规则和约束可以从首次设计的PCB原理图中进行添加。通过从原理图到PCB(或从PCB到原理图)的交叉选择和交叉探查，可以实现快速的布局布线和交互式设计预览(2D和3D通用)。
