2、再布局空间新建布局，或可以通过右键调用模板，模板的好处在于可以通过模板设置好字体、线形、标注样式等，在布局空间调用图框(1：1)的；

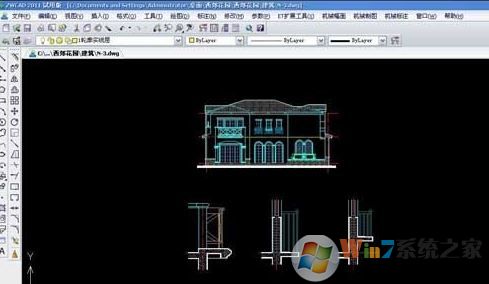

3、通过MV命令建立视口，调整出图的布局，如图：

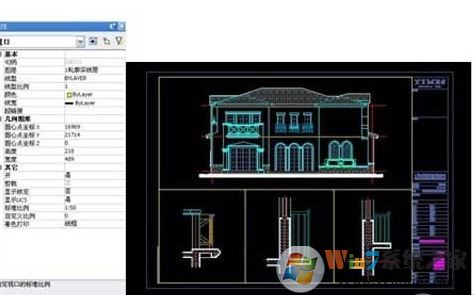

4、选择视口在属性中调整各图的出图比例(图五)，将立面图调整为1:50,3张详图分别为1:30,1:20最后效果如图六，如图：

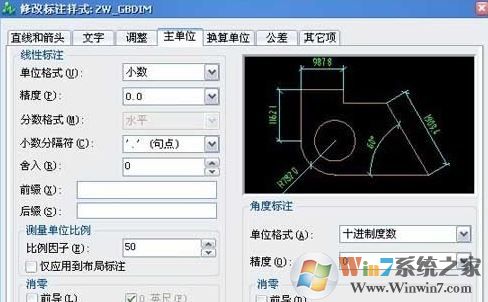

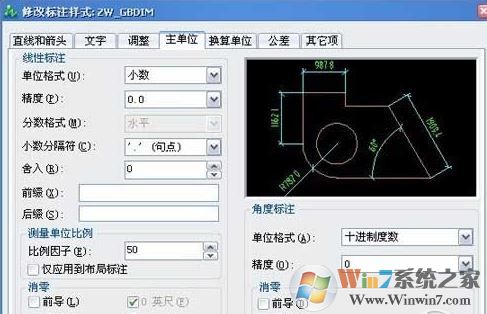

5.、完成标注与文字的工作了，当然在标注时需要注意比例因子的调整，在标注——标注样式——主单位中，如1:50的图纸就需将比例因子调整到50，举个例子：

6、将视口放入同一图层下关闭，或者属性中着色打印选用消隐即可！


CAD还提供了三维转二维的命令：轮廓/视图/图形(Solprof/Soldview/Soldraw)，可以在布局空间中利用视口及相关视图将三维模型转换为二维投影。图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常合适的。

以上便是winwin7小编给大家介绍的关于cad布局的简单示例教程，相对这个二维空间而言使用起来并不难，大家慢慢领会吧！
